- отчёт об испытаниях OIML до 10000d
- множество диапазонов / множество интервалов, до 2 х 3000d
- до 16 тензодатчиков 350 Ом
- Брутто, Нетто, Тара, Печать
- интерфейсы Ethernet, USB и RS-485/RS-232
- подходит для установки в корпусе, монтируемом на панели с размерами по DIN 43700
- питание 12 … 24 В постоянного тока или 110 … 240 В переменного тока (опция)
| Тип |
WE2111 |
|
| Класс точности по OIML R76 (Class III, IIII) |
d |
10000; множество диапазонов/множество интервалов 2*3000 |
| Входная чувствительность |
мкВ/e |
≥ 0,2 (0,5 OIML R76) |
| Диапазон измерения |
мВ/В |
0 … 3 |
| Настройка нуля |
мВ/В |
± 2 |
| Единицы измерения |
г, кг, т, фунт |
|
| Макс. кол-во тензодатчиков |
16 х 350 Ом |
|
| Напряжение питания тензодатчиков (испытание корот. замыканием) |
В |
5 (пост. ток) |
| Подключение тензодатчиков |
6- или 4-проводная схема |
|
| Допустимая длина кабеля по OIML R76 |
м/мм2 |
3000d: ≤755 6000d: ≤378 10000d: ≤227 |
| Линеаризация |
5 точек |
|
| Скорость обмена данными (без фильтра) |
Гц |
10 / 12,5 / 15 / 20 / 25 / 30 / 50 / 60 / 100 |
| Цифровой ФНЧ |
1 / 1 … 1/ 200; среднее значение с плав. точкой |
|
| Отслеживание нуля, настраиваемое |
дел/с |
откл., 0,5 … 5 |
| Индикация простоя, настраиваема |
дел/с |
откл., 0,5 … 25 |
| Последовательный интерфейс 1 |
Полнодуплексный RS-232 или RS-485 (4-проводный) |
|
| Последовательный интерфейс 2 |
RS-232 или TxD с DTR |
|
| Опция WE2111-R2 |
Полнодуплекс. RS-232, изолированный |
|
| Опция WE2111-R4 |
Полнодуплекс. RS-485 (4-проводный), изолированный |
|
| Длина кабеля |
м |
|
| RS-422 |
≤ 25 |
|
| RS-485 |
≤ 1000 |
|
| Скорость обмена данными, настраиваемая |
Бод |
300 … 115200 |
| Интерфейс протоколов Ethernet |
TCP/IP, HTTP, DHCP |
|
| Интерфейс USB (USB 2.0, USB Host, макс. 0,5 А) |
клавиатура, принтер, дополнительная память |
|
| Память данных (DSD) |
WELMEC 2.5 и 7.2 |
|
| Подключение постоянного тока |
В |
12 … 24 |
| Доп. подключение сетевого напряжения перем. тока |
В |
110 … 240 (50 … 60 Гц) |
| Макс. потребляемая мощность (WE2111-AC) |
ВА |
10 |
| Ном. диапазон температур |
0С |
-10 … +40 |
| Раб. диапазон температур |
0С |
-10 … +60 |
| Диапазон температур хранения |
0С |
-40 … +70 |
| Отн. влажность, без конденсата | ||
| Ном. диапазон |
% |
20 … 85 |
| Хранение |
% |
10 … 90 |
| Индикатор |
6-символьный светодиодный, зеленый |
|
| Высота символа |
мм |
14 |
| Индикатор состояния |
Ноль, Брутто, Нетто, Единица, Диапазон измерения, Предельные значения |
|
| Кнопки |
мембранная клавиатура с 5 кнопками и светодиодным индикатором, сзади переключатель калибровки с изолирующим покрытием |
|

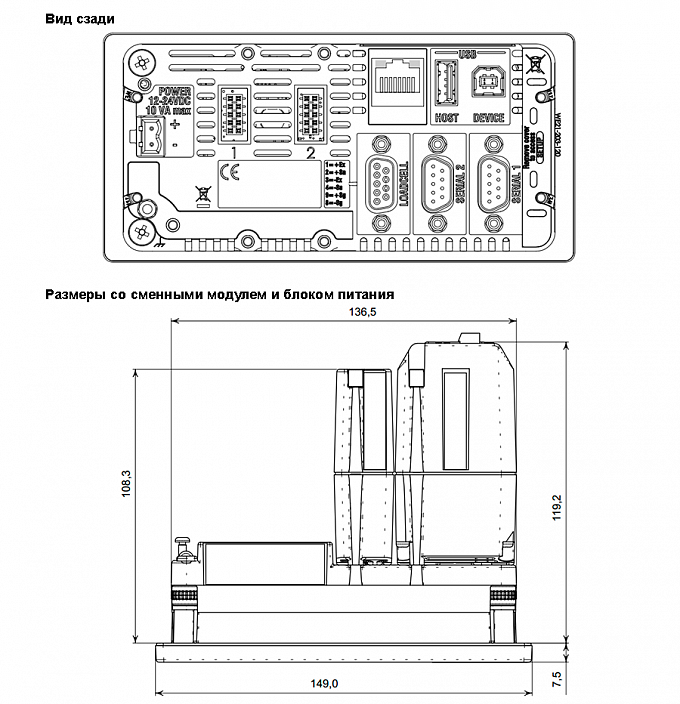

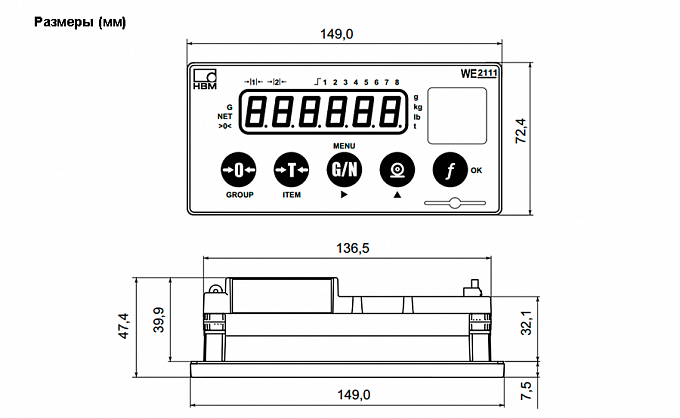

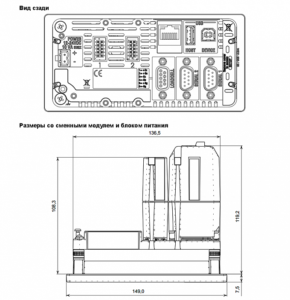

| Размеры без модулей |
мм |
149 х 72 х 48 |
| Размеры с блоком питания (опция) |
мм |
149 х 72 х 125 |
| Размеры панели по DIN 43 700 |
мм |
138 x 68 |
| Вес, ориент. |
кг |
0,4 |
| Степень защиты по IEC 529 |
IP20 |
|
| Степень защиты лицевой панели по IEC 529 |
IP66 |
|
| Материал корпуса |
поликабонат, ABS, EPDM |
|
| Доп. цифровые входы/выходы (WE2111-ZS) |
8 входов или выходов (изолированные, произвольно конфигурируемые) |
|
| Опорный уровень |
Брутто, Нетто, Ноль, Простой, Ошибка |
|
| Макс. напряжение |
В |
30 (пост. ток) |
| Макс. ток |
мА |
400 |
| Функции входов |
Кнопки, Блок, Сумма, Пик, Хранение |
|
| Входное напряжение для высокого уровня |
В |
≥ 8 (пост. ток) |
| Входное напряжение для низкого уровня |
В |
≤ 3 (пост. ток) |
| Доп. комбикарта (WE2111-ZCC) |
4 … 20 мА или 0 … +10 В (изолированные) и 1 вход, 2 выхода |
|
| Выходная скорость (минимум) |
Гц |
400 |
| Сопротивление нагрузки 0 … +10 В |
Ом |
≥ 2000 |
| Сопротивление нагрузки 4 … 20 мА |
Ом |
≤ 600 |
| Разрешение |
Бит |
16 |
| Цифровые входы/выходы |
2 электрически изолированных входа/выхода как с WE2111-ZS |
|

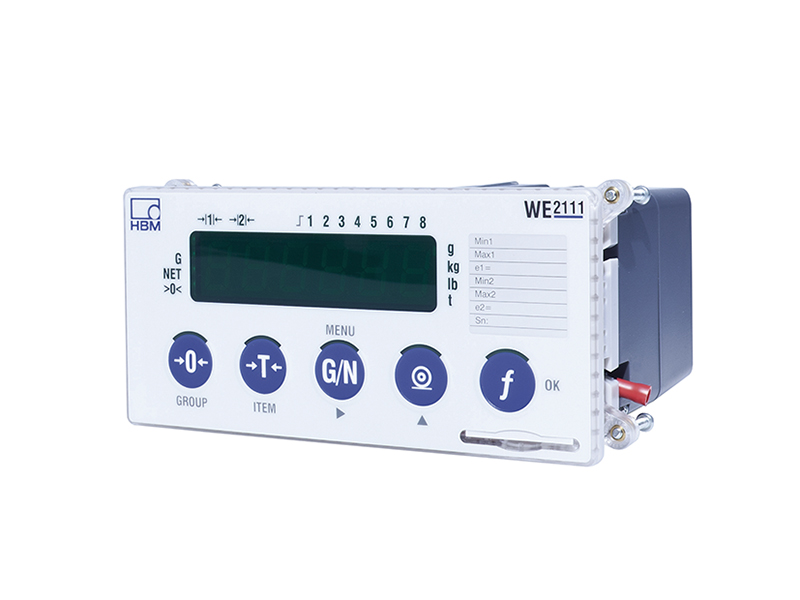

Фотографии
