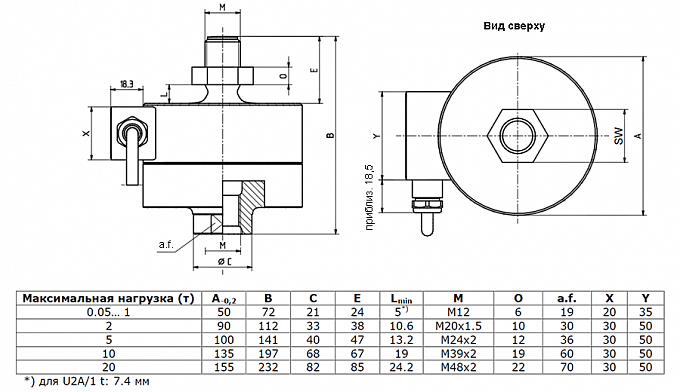

ОписаниеЧертежиТехнические характеристики
- изготовлены из нержавеющей стали
- ном. нагрузки от 50 кг до 20 т
- подходят для взвешивания в соотв. с OIML R60, до 1000 поверочных интервалов
- включаются в шестипроводную схему
- имеют низкопрофильную конструкцию
- предназначены для растягивающих нагрузок
- соответствуют требованиям по ЭМС согласно EN 45501
- имеют взрывобезопасное исполнение в соотв. с ATEX 95 (опционально)
| Тип |
U2A |
||||
| Класс точности |
0.2 |
0.1 |
D1 |
||
| Макс. количество поверочных интервалов (nLC) |
— |
— |
1000 |
||
| Максимальная нагрузка (Emax) |
кг |
50 |
100, 200, 500 |
500 |
|
|
т |
— |
10, 20 |
1, 2, 5 |
||
| Минимальный поверочный интервал |
— |
— |
0.0286 |
||
| Чувствительность (Cn) |
мВ/В |
2 |
|||
| Допуск чувствительности | |||||
| при растяжении |
% |
<±0.20 |
<±0.20 |
||
| при сжатии |
% |
<±1.5 |
<±0.50 |
<±0.50 |
|
| Температ. отклонение чувствительности (TKc)1) |
%/10°С |
||||
| в номинальном диапазоне температур. |
≤±0.05 |
≤±0.05 |
|||
| в рабочем диапазоне температур |
≤±0.10 |
≤±0.10 |
|||
| Температ. отклонение нуля (TK0) |
%/10°С |
||||
| в номинальном диапазоне температур. |
≤±0.05 |
≤±0.04 |
|||
| в рабочем диапазоне температур |
≤±0.10 |
≤±0.10 |
|||
| Гистерезис (dhy)1) |
% |
<±0.15 |
<±0.05 |
||
| Нелинейность (dlin)1) |
≤±0.20 |
<±0.10 |
≤±0.05 |
||
| Ползучесть (dcr, за 30 мин.) |
≤±0.06 |
<±0.05 |
|||
| Входное сопротивление (RLC) |
Ом |
340…450 |
|||
| Выходное сопротивление (R0) |
356±0.2 |
||||
| Сопротивление изоляции (Riso) |
ГОм |
>5 |
|||
| Рекомендуемое напряжение питания (Uref) |
В |
5 |
|||
| Номинальное напряжение питания (Bu) |
0.5 … 10 |
0.5…12 |
|||
| Макс. допустимое напряжение питания |
В |
12 |
18 |
||
| Диапазон температур 2) |
ºС |
-30 … +40 (-30…+120)1) |
|||
| Температура хранения (Btl) |
-50 … +85 |
||||
| Предельно допустимая нагрузка (EL) |
% от Emax |
130 |
150 |
||
| Разрушающая нагрузка (Ed) |
300 |
||||
| Предельная боковая статическая нагрузка (Elq) |
25 |
||||
|
Допустимая динамическая нагрузка (Fsrel) (амплитуда колебаний по DIN 50100) |
100 |
160 |
|||
| Класс защиты по EN60529 (IEC529) |
IP68 (условия испытаний: 1 м водного столба, 100 часов) IP69 K (вода при высоком давлении, паровая очистка) |
||||
| Материал | |||||
| Корпус датчика |
Нержавеющая сталь |
||||
| Разъем кабеля |
Никелированная латунь/силикон |
||||
| Трубка кабеля | |||||

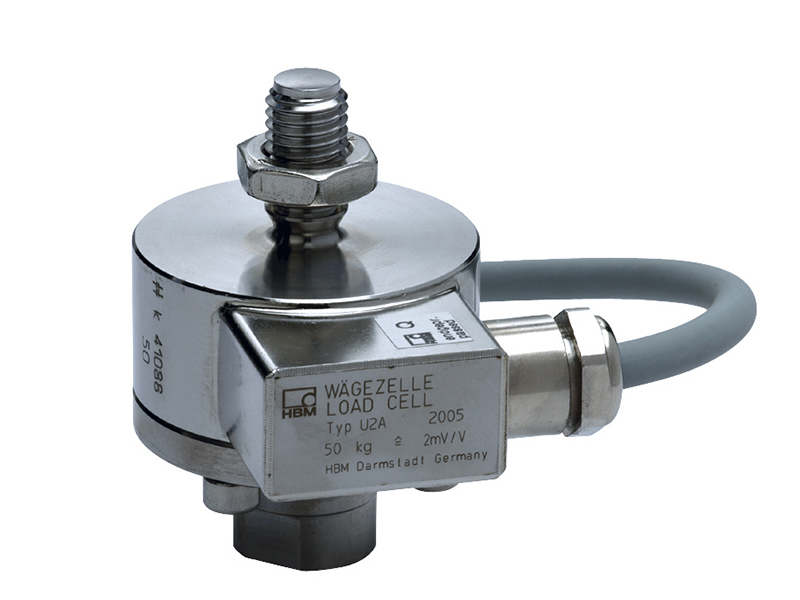

Фотографии
