Конструкция
|
стекловолокно с решёткой Брэгга симметрично встроенное в модифицированную акриловую смолу; упаковка герметичная пластиковая
|
|
Внеш. диаметр стекловолокна
|
мкм
|
185
|
|
Внутр. диаметр стекловолокна, ориент.
|
мкм
|
5
|
|
Диаметр с буф. устройством, ориент.
|
мм
|
1,5
|
|

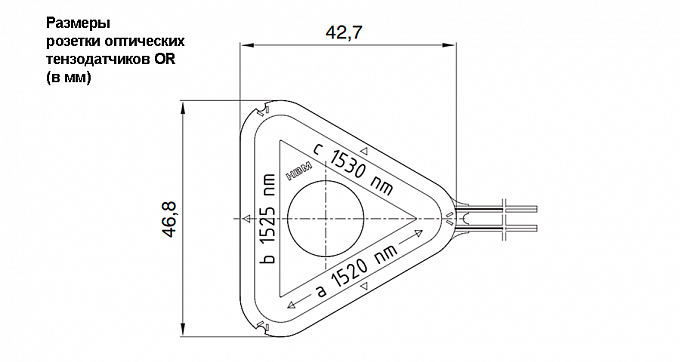

Размеры
длина
ширина
толщина
|
мм
|
42,7±1
46,8±1
2,0±0,5
|
|
Разъём (вилка)
|
|
FC/ACP
|
|
Допустимые длины волны Брэгга
|
нм
|
Розетка 1: 1520, 1525, 1530
Розетка 2: 1535, 1540, 1545
Розетка 3: 1550, 1555, 1560
Розетка 4: 1565, 1570, 1575
|
|
Допуск длины волны Брэгга
|
нм
|
±1
|
|
Коэфф. тензочувствительности
|
|
ориент. 0,78, см. на упаковке
|
|
Допуск коэфф. тензочувствительности
|
%
|
±2
|
|
Макс. вых. коэфф. отражения
|
|
15
|
|
Номинальная температура
|
0С
|
23
|
|
Рабочая температура
|
0С
|
-10 … +80
|
|
Температура хранения
|
0С
|
-20 … +100
|
|
Температурная характеристика
(коэфф. теплового расширения объекта измерения 0 мкм/м/К)
Температурная характеристика как функция изменения длины волны Δλ/λ на К
|
мкм/м/К
ppm/K
|
7,0
5,5
|
|
Допуск температурной характеристики
|
мкм/м/К
|
±1
|
|
Максимальная деформация
|
|
|
|
при ном. температуре и использ. клея Z70
|
|
|
|
Деформации в полож. направлении
|
мкм/м
|
10 000 (1%)
|
|
Деформации в отриц. направлении
|
мкм/м
|
10 000 (1%)
|
|
Долговечность2
при номинальной температуре и использовании клея Z70
|
|
|
|
Достигаемое число измер. циклов Lw при
|
|
|
|
знакоперемен. деформации εw=±1000 мкм/м
и погреш. нулевой точки εmΔ ≤ 30 мкм/м
|
|
>>107
(прервано после 107 циклов)
|
|
знакоперемен. деформации εw=±3000 мкм/м
и погреш. нулевой точки εmΔ ≤ 60 мкм/м
|
|
>>107
(прервано после 107 циклов)
|
|
Долговечность
при номинальной температуре и использовании клея X280
|
|
|
|
Достигаемое число измер. циклов Lw при
|
|
|
|
знакоперемен. деформации εw=±5000 мкм/м
и погреш. нулевой точки εmΔ ≤ 100 мкм/м
|
|
>>107
(прервано после 107 циклов)
|
|
Мин. радиус кривизны, продольной и поперечной, при ном. температуре
|
мм
|
25
|
|
Клей
|
|
Z70, X60, X280
|
