ОписаниеТехнические характеристики
- Преобразование RS-232 в 4-провод. RS-422/485 или 2-провод. RS-485 (выбор с помощью переключателя)
- Гальваническая развязка
- Высокий уровень защиты от помех (металлический корпус)
- Напряжение питания пост тока: 8…30 В

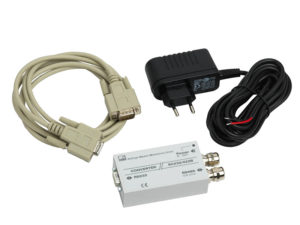

- В комплект поставки включен блок питания и кабель для подключения к ПК
| Тип |
SC232/422B |
|
| Два режима работы (выбор переключателем) | ||
| Видимая точка (заводская установка) |
RS232 — RS422/RS485 4-проводный |
|
| Невидимая точка |
RS232 — RS485 2-проводный |
|
| Подключение | ||
| RS232 |
розетка DB9 |
|
| RS422/485 |
зажимной разъем 4-полюсный |
|
| Источник питания |
зажимной разъем 2-полюсный |
|
| Кабельный ввод для зажимных разъемов |
2хPG7 |
|
| Напряжение питания |
В |
8…30 |
| Потребляемый ток |
мА |
70 |
| Номинальный температурный диапазон |
°С |
-10…+60 |
| Рабочий температурный диапазон |
-20…+70 |
|
| Температура хранения |
-40…+85 |
|
| Размеры (Д х Ш х В) |
мм |
88х50х25 |
| Вес, ориент. |
г |
140 |
| Класс защиты по EN60529 (IEC529) |
IP40 |

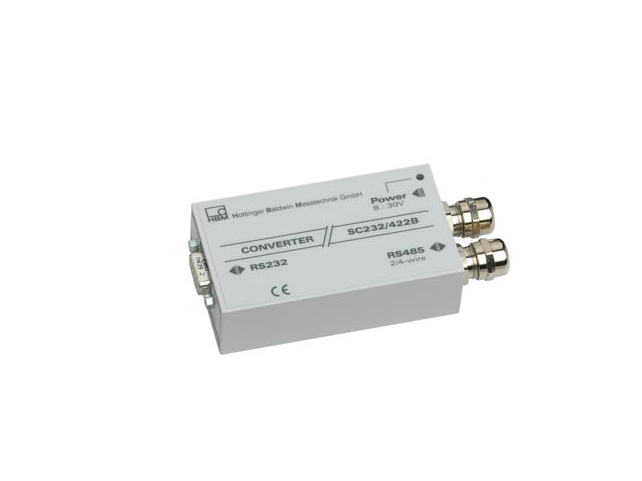

Фотографии
