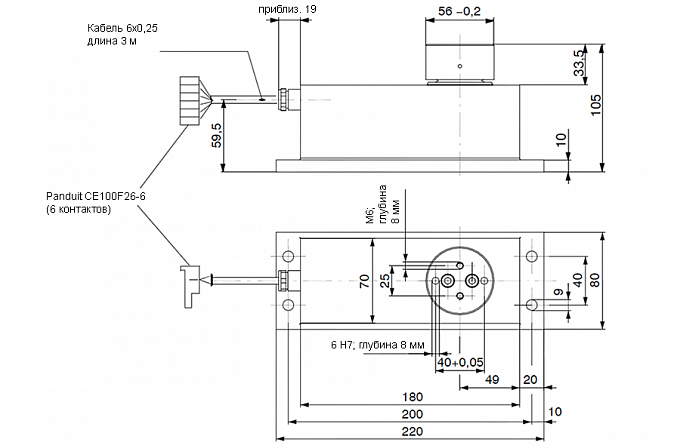

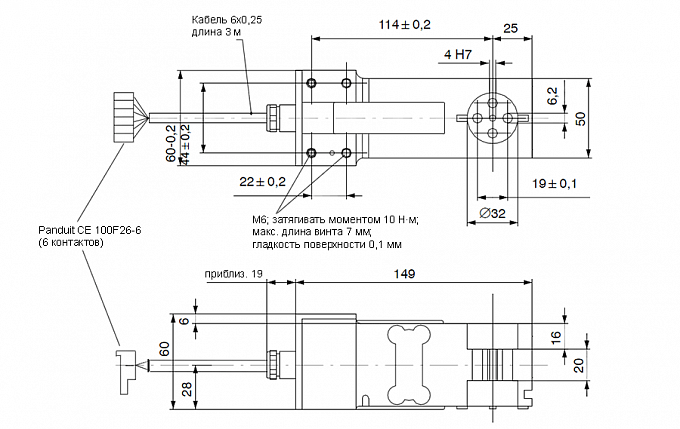

ОписаниеЧертежиТехнические характеристики
- Высокая точность
- Высокие пределы перегрузок
- Высокая жесткость на скручивание и изгиб
- Класс защиты IP 67
PW18C3/H1:
- Встроенная защита от вертикальной перегрузки, работающая в полож. и отриц. направлениях
- Устойчивость к коррозии,
- лазерная сварка
- Баланс барометрического давления
- Класс защиты IP 66
| Тип |
PW18C3 |
PW18C3/H1 |
|||||||||||
| Класс точности |
C31) |
||||||||||||
| Макс. кол-во поверочных интервалов (nLC) |
3000 |
||||||||||||
| Номинальная нагрузка (Emax) |
кг |
5 |
10 |
20 |
50 |
74 |
5 |
10 |
20 |
50 |
74 |
||
| Мин. поверочный интервал (vmin) |
г |
0,5 |
1 |
2 |
5 |
10 |
0,5 |
1 |
2 |
5 |
10 |
||
| Макс. размер платформы |
мм |
400х400 |
600х500 |
400х400 |
600х500 |
||||||||
| Чувствительность(Cn) |
мВ/В |
1,0 ± 0,1 |
|||||||||||
| Нулевой сигнал |
0 ± 0,1 |
||||||||||||
| Температ. отклонение нуля (ТК0) |
±0,0140 |
||||||||||||
| Температ. отклонение чувствительности (ТКС)2) |
% от Cn /10K |
||||||||||||
| в диапазоне температур +20°С…+40°С |
±0,0175 |
||||||||||||
| в диапазоне температур -10°С…+20°С |
±0,0117 |
||||||||||||
| Гистерезис (dhy)2) |
% от Cn |
±0,0166 |
|||||||||||
| Нелинейность (dlin)2) |
±0,0166 |
||||||||||||
| Ползучесть (dDR) за 30 мин. |
±0,0166 |
||||||||||||
| Погрешность при смещенной нагрузке 3) |
±0,0233 |
||||||||||||
| Входное сопротивление (RLC) |
Ом |
380 … 500 |
|||||||||||
| Выходное сопротивление (R0) |
350 … 500 |
||||||||||||
| Ном. напряжение питания (Uref) |
В |
5 |
|||||||||||
| Диапазон напряжения питания (BU) |
1 … 12 |
||||||||||||
| Макс. напряжение питания |
15 |
||||||||||||
| Сопротивление изоляции (Ris) при 100 В (пост. ток) |
ГОм |
>1 |
|||||||||||
| Ном. диапазон температур (BT) |
ºС |
-10 … +40 |
|||||||||||
| Рабочий диапазон температур (Btu) |
-10 … +50 |
||||||||||||
| Температура хранения (Btl) |
-25 … +75 |
||||||||||||
| Предельная нагрузка (EL)при макс. эксцентриситете 20 мм |
% от Emax |
3004) |
1000 |
||||||||||
| Предельная поперечная нагрузка (Elg), в статике |
800 |
||||||||||||
| Разрушающая нагрузка (Ed) |
400 |
>1000 |
|||||||||||
| Измерительный ход при Emax (snom), ориент. |
мм |
<0,15 |
|||||||||||
| Вес (G), ориент. |
кг |
0,8 |
3 |
||||||||||
| Класс защиты по EN60529 (IEC529) |
IP67 |
IP66 |
|||||||||||
| Материал PW18C3: | |||||||||||||
| Измерительный элемент |
Алюминий |
||||||||||||
| Защитное покрытие |
Силикон |
||||||||||||
| Оболочка кабеля |
ТРЕ |
||||||||||||
| Материал PW18C3/H1: | |||||||||||||
| Корпус |
Нержавеющая сталь |
||||||||||||
| Мембрана |
Силикон R830 |
||||||||||||
| Оболочка кабеля |
ТРЕ |
||||||||||||

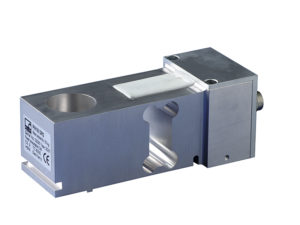

Фотографии
