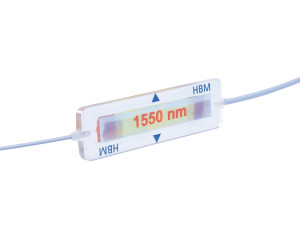

Оптический тензодатчик OL преобразующий величину деформации в удобный для измерения сигнал.
- оптический тензодатчик на основе волоконной решётки Брэгга
- до 13 оптических тензодатчиков на стекловолокно
- установка аналогичная электрическим тензодатчикам
- возможность определения всех необходимых данных, в том числе коэффициента тензочувствительности
- отсутствие чувствительности к электромагнитным помехам
- возможность использования в потенциально взрывоопасных средах
- меньшие затраты на соединительные провода по сравнению с электрическими тензодатчиками
- меньшая по сравнению с традиционно применяемыми соединительными проводами масса стекловолокна
|
Конструкция |
стекловолокно с решёткой Брэгга симметрично встроенное в модифицированную акриловую смолу |
||||
|
Внеш. диаметр стекловолокна |
мкм |
185 |
|||
|
Внутр. диаметр стекловолокна |
мкм |
5 |
|||
|
Диаметр с буф. устройством |
мм |
1,5 |
|||
|
Размеры длина |
мм |
герметич. датчик (стандартный) |
негерметич. датчик |
||
|
|
FC/ACP |
||||
|
Допустимые длины волны Брэгга |
нм |
1520, 1525, 1530, 1535, 1540, 1545, 1550, 1555, 1560, 1565, 1570, 1575, 1580 |
|||
|
Допуск длины волны Брэгга |
нм |
±1 |
|||
|
Коэфф. тензочувствительности |
|
ориент. 0,78, см. на упаковке |
|||
|
Допуск коэфф. тензочувствительности |
% |
±2 |
|||
|
Макс. вых. коэффициент отражения |
% |
15 |
|||
|
Номинальная температура |
0С |
23 |
|||
|
Рабочая температура |
0С |
-10 … +80 |
|||
|
Температура хранения |
0С |
-20 … +100 |
|||
|
Температурная характеристика |
мкм/м/К
ppm/K |
7,0
5,5 |
|||
|
Допуск температурной характеристики |
мкм/м/К |
±1 |
|||
|
Максимальная деформация |
|
||||
|
при номинальной температуре и использовании клея Z70 |
|
|
|||
|
Деформации в полож. направлении |
мкм/м |
10 000 (1%) |
|||
|
Деформации в отриц. направлении |
мкм/м |
10 000 (1%) |
|||
|
Долговечность |
|
|
|||
|
Достигаемое число измер. циклов Lw при |
|
|
|||
|
знакоперемен. деформации εw=±1000 мкм/м |
|
>>107 |
|||
|
знакоперемен. деформации εw=±3000 мкм/м |
|
>>107 |
|||
|
|
|
||||
|
Достигаемое число измер. циклов Lw при |
|
|
|||
|
знакоперемен. деформации εw=±5000 мкм/м |
|
>>107 |
|||
|
Мин. радиус кривизны, продольной и поперечной, при ном. температуре |
мм |
25 |
|||
|
Клей |
|
Z70, X60, X280 |
|||
