Morphologi G3-ID

ОписаниеОсновные возможностиТехнические характеристики

Комбинирование методов статического анализа изображений Morphologi G3 и Рамановской спекстроскопии для химической идентификации индивидуальных частиц в устройстве Morphologi G3-ID позволяют проводить измерения компонентов определенного размера и формы.

Полностью автоматизированный прибор Morphologi G3-ID рассчитан не только для специалистов по характеризации частиц с небольшим опытом в области спектроскопии, но и на более опытных спектроскопистов. Предназначен для более тщательного исследования образцов.

Автоматический отбор, задание направления и химическая классификация тысяч частиц.
Функция экспорта для проведения судебных экспертиз сторонними организациями.
Точечный режим наведения для ручного выбора частиц для определения химического состава.
Интуитивно понятный интерфейс мощного программного обеспечения значительно упрощает представление визуальных и статистических результатов.
Определяет размер частиц, форму частиц и химический состав на базе одной платформы.

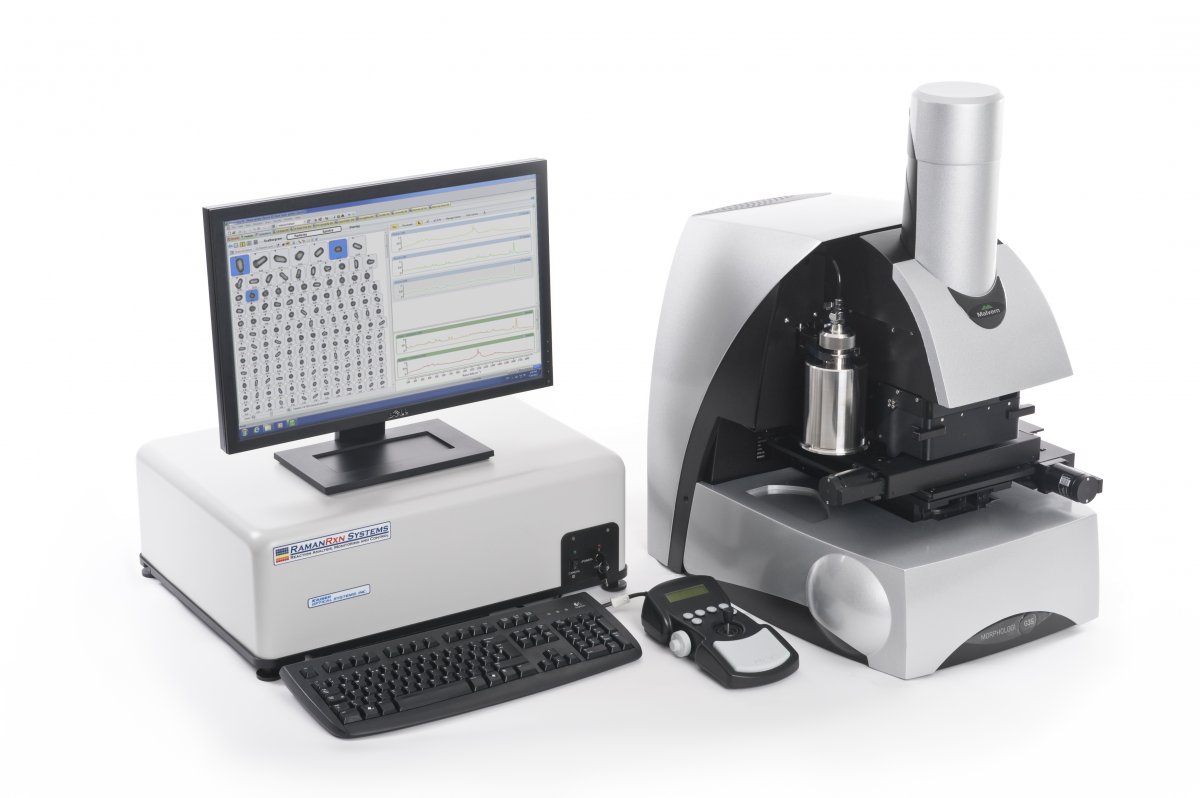

Сочетает в себе систему Morphologi G3 и спектрометр RamanRxn1 производства фирмы Kaiser Optical Systems Inc.
Встроенный диспергатор для сухих порошков, с возможностью точной регулировки энергии диспергирования, автоматизирует подготовку образца для обеспечения потворяемости и воспроизводимости при измерении как хрупких, так и прочных материалов.
Простое управление процессами: от диспергирования образца до анализа размера, формы и химического состава − с помощью стандартизированного протокола измерений (СОП).

Основные параметры

Метод:	Автоматизированный статический анализ изображений в сочетании с рамановской спектроскопией
Морфологический анализ:	Автоматизированный статический анализ изображений
Размер частиц (гранулометрический состав):	1 мкм – 1000 мкм*
Определяемые свойства частиц:	Размер, форма, прозрачность, расположение, химический состав
Параметры размера частиц:	Диаметр эквивалентной по площади окружности (CE/ЭО), длина, ширина, периметр, площадь, максимальный линейный размер, объем эквивалентной сферы (SE/ЭС), полная длина волокна, диаметр волокна.
Параметры формы частиц:	Удлинение, округлость, выпуклость, относительное удлинение, высокочувствительная (HS/ВЧ) округлость, компактность, удлинение волокна, прямолинейность волокна
Параметры прозрачности частиц:	Средняя интенсивность, стандартное отклонение интенсивности

Диспергирование образца (только Morphologi G3SE-ID)

Опциональный встроенный диспергатор (только в Morphologi G3SE):
Механизм диспергирования:	Ускорение образца в потоке воздуха приводит к возникновению сдвиговых напряжений и соударениям.
Диапазон давления диспергирования:	0,5 – 5 бар
Точность задания давления при диспергировании:	шаг регулировки давления 0.1 бар
Диапазон изменения времени впрыска:	5 — 100 мсек.
Время оседания:	1 — 600 сек.

Микроскоп*

Источник света:	Белый свет, метод светлого поля в проходящем и отраженном свете.
Детектор:	5-мегапиксельная цветная ПЗС-матрица с разрешением 2592 x 1944
Размер пикселя:	2,78 мм x 2,78 мм.
Оптическая система:	Nikon CFI 60 c системой тёмного/светлого поля
Линза:	2.5x, 5x, 10x, 20x, 50x
Размер частиц (гранулометрический состав):	2.5x: 13 мкм – 1000 мкм (номинальный) 5x: 6.5 мкм – 420 мкм (номинальный) 10x: 3.5 мкм – 210 мкм (номинальный) 20x: 1.75 мкм – 100 мкм (номинальный) 50x: 0.5 мкм – 40 мкм (номинальный)

Спектрометр

Химический анализ:	Рамановская спектроскопия
Рамановский спектрометр:	RamanRxn1 от Kaiser optical systems Inc.
Спектральные характеристики:	От 150 см м^-1 до 1850 см^-1, разрешение 4 см^-1
Длина волны регистрации:	785 нм
Источник питания:	< 500 мВт (Спектрометр).
Источник питания:	> 10 мВт номинальное (на поверхности образца).
Диаметр луча лазера:	3 мкм при 50x увеличении.
Лазерная безопасность:	Класс 3B.
Метод анализа химического состава:	Спектральная корреляция.
Патенты:	Morphologi G3-ID и Morphologi G3SE-ID защищены авторским правом и правом промышленной собственности, а также патентами, основанными на EP2106536A1 и US8111395B2.

Масса и габариты:

Габариты (Ш, Г, В):	Основной прибор : 440mm x 760mm x 750mm
Габариты (Ш, Г, В):	Спектрометр: 584mm x 448mm x 203mm
Вес:	Основной прибор: приблизительно 80 кг.
Вес:	Спектрометр: 27,7 кг.

Условия эксплуатации:

Источник питания:	100-240 В переменного тока, 50/60 Гц, 6,0 A
Температура:	+15 до +30 °C
Температура хранения:	-15 до +30 °C
Влажность:	0 – 95 % без конденсации

Примечания

*:	Зависит от образца и подложки. Прибор также может быть использован как Morphologi G3. Для просмотра возможностей перейдите на страницу Morphologi G3.
