- Подключение датчика крутящего момента T40
- Монтаж на опорной рельсе по DIN EN 60715
- Масштабирование, фильтрация и обнуление сигнала крутящего момента
- Широкий диапазон измерительных частот до 10 кГц (-3 дБ)
- Выходные сигналы ±10 В и (12±8) мА
- Интерфейс Ethernet с 38125 результатами измерения в секунду
- Модули Varios Anybus® в качестве аксессуаров
| Тип |
TIM40 |
||||||||||
| Класс точности |
0,05 |
||||||||||
| Питание |
Н⋅м |
||||||||||
| Номинальное напряжение питания |
В |
18 … 30 |
|||||||||
| Номинальная потребляемая мощность |
Вт |
< 20 |
|||||||||
| Подключаемые датчики |
Датчик крутящего момента T40 (HBM) |
||||||||||
| Входы | |||||||||||
| Максимальная длина кабеля |
м |
50 |
|||||||||
| Входной шунт управляющего сигнала | |||||||||||
| Входной уровень «Вкл» |
В |
< 2,5 |
|||||||||
| Входной уровень «Откл» |
В |
< 1,5 |
|||||||||
| Макс. входное напряжение |
В |
36 |
|||||||||
| Макс. входной ток при 24 В |
мА |
24 |
|||||||||
| Выходы | |||||||||||
| Частотный выход | |||||||||||
| Ном. выходной сигнал при | |||||||||||
| 10 кГц |
кГц |
10 ± 5 |
|||||||||
| 60 кГц |
кГц |
60 ± 30[1] |
|||||||||
| 240 кГц |
кГц |
240 ± 120 |
|||||||||
| Макс. диапазон модуляции при | |||||||||||
| 10 кГц |
кГц |
4 … 16 |
|||||||||
| 60 кГц |
кГц |
24 … 96 |
|||||||||
| 240 кГц |
кГц |
96 … 384 |
|||||||||
| Выходной сигнал в случае ошибки |
кГц |
0 |
|||||||||
| Уровень |
В |
5 (симметрично)[2] |
|||||||||
| Максимальная групповая задержка (масштаб., без фильтра) |
мкс |
200 |
|||||||||
| Потенциальный выход | |||||||||||
| Ном. выходной сигнал |
В |
-10,0 … +10,0 |
|||||||||
| Макс. диапазон модуляции |
В |
-12,0 … +12,0 |
|||||||||
| Выходной сигнал в случае ошибки |
В |
12,5 … 15 |
|||||||||
| Разрешающая способность |
мВ |
0,5 |
|||||||||
| Диапазон измерительных частот (-3 дБ) |
Гц |
0 … 10000 |
|||||||||
| Сопротивление нагрузки |
кОм |
≥ 5 |
|||||||||
| Долговременный дрейф за 48 часов |
мВ |
±5 |
|||||||||
| Токовый выход | |||||||||||
| Ном. выходной сигнал |
мА |
12±8 |
|||||||||
| Макс. диапазон модуляции |
мА |
3,4 … 21,6 |
|||||||||
| Выходной сигнал в случае ошибки |
мА |
23 до 25 |
|||||||||
| Диапазон измерительных частот (-3 дБ) |
Гц |
0 … 8000 |
|||||||||
| Нагрузка |
≤ 500 |
||||||||||
| Цифровой ФНЧ (Бессель; м.б. откл.) | |||||||||||
| ФНЧ TP 1 (-1 дБ) |
Гц |
1; 10; 100; 1000; 3000 |
|||||||||
| ФНЧ TP 2 (-1 дБ) |
Гц |
1; 10; 100; 1000; 3000 |
|||||||||
| Влияние изменения температуры на 10 К в ном. диапазоне температур | |||||||||||
| на нулевой сигнал, отн. ном. чувствительности | |||||||||||
| Потенциальный выход |
% |
0,05 |
|||||||||
| Токовый выход |
% |
0,05 |
|||||||||
| Полевые шины | |||||||||||
| Интерфейс Ethernet | |||||||||||
| Скорость обмена данными |
Мбит/с |
10 и 100 |
|||||||||
| Подключение |
RJ45 |
||||||||||
| Протокол |
TCP/IP, UDP, DHCP |
||||||||||
| Слоты для модулей полевой шины |
кол-во |
1 |
|||||||||
| Формат |
Anybus®-CC |
||||||||||
| Протокол |
Profibus-DP, CANopen |
||||||||||
| Шина CAN | |||||||||||
| Протокол |
— |
CAN 2.0B, совместим с CAL/CANopen |
|||||||||
| Аппаратная шина |
— |
по ISO 11898 |
|||||||||
| Частота выборки |
тыс/с |
макс. 1000 (PDO) |
|||||||||
| Скорость обмена данными |
кБод |
10 |
20 |
50 |
100 |
125 |
250 |
500 |
800 |
1000 |
|
| Максимальная длина линии |
м |
5000 |
2500 |
1000 |
500 |
500 |
250 |
100 |
50 |
25 |
|
| Profibus DP | |||||||||||
| Протокол |
Profibus DP Slave по DIN 19245-3 |
||||||||||
| Макс. скорость обновления |
тыс/с |
1000 |
|||||||||
| Скорость обмена данными |
МБод |
макс. 12 |
|||||||||
| Требования к условиям окружающей среды | |||||||||||
| Степень защиты по En 60 529 |
IP20 |
||||||||||
| Вес, ориент. |
кг |
0,65 |
|||||||||
| Ном. диапазон температур |
0С |
0 … +60 |
|||||||||
| Рабочий диапазон температур |
0С |
-10 … +60 |
|||||||||
| Допустимая отн. влажность, без конденс. |
% |
10 … 90 |
|||||||||
| Механическое воздействие | |||||||||||
| Виброустойчивость (испытания по EN60068-2-6) | |||||||||||
| Диапазон частот |
Гц |
5 … 65 |
|||||||||
| Продолжительность |
ч |
0,5 |
|||||||||
| Ускорение (амплитуда) |
м/с2 |
25 |
|||||||||
| Ударопрочность (испытания по EN60068-2-27) | |||||||||||
| Количество ударов |
шт. |
3 в каждом направлении |
|||||||||
| Продолжительность |
мс |
11 |
|||||||||
| Ускорение (амплитуда) |
м/с2 |
200 |
|||||||||
| Требования ЭМС | |||||||||||
| ЭМС |
по EN 61326:2006, промышленные условия |
||||||||||
| Излучение (EME) |
DIN EN 61326:2006, класс А |
||||||||||
| Устойчивость к помехам |
DIN EN 61326:2006, промышленные условия |
||||||||||

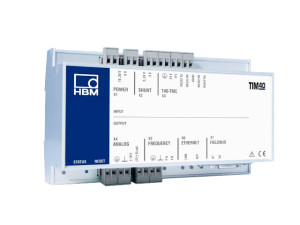

Фотографии
