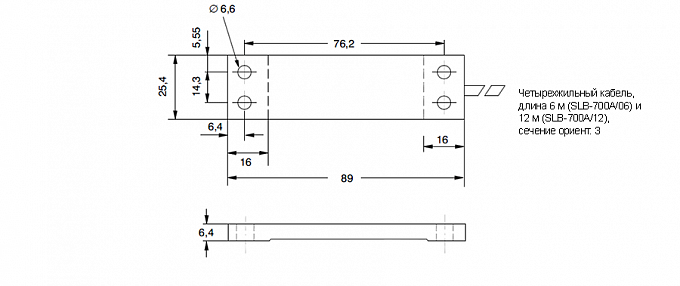

ОписаниеЧертежиТехнические характеристики
- для контроля деформации статически и динамически нагружаемых компонентов, например, кранов, прессов, клетей прокатного стана
- удобный монтаж с помощью привинчивания
- нержавеющая сталь
- защита от внешних воздействий
| Тип |
SLB–700A/06 |
SLB–700A/12 |
||
| Номинальный диапазон измерения |
мкм/м |
0 … 500 |
||
| Номинальная чувствительность |
мВ/В |
1,5±0,15 |
||
| Отн. погрешность нулевого сигнала |
% |
5 |
||
| Относительная реверсивность |
% |
0,5 |
||
| Относительная нелинейность |
% |
0,5 |
||
| Влияние температуры на чувствительность, на 10 К |
% |
0,2 |
||
| Влияние температуры на нуль, на 10 K |
% |
0,2 |
||
| Выходное сопротивление |
Ом |
1000 ± 10 |
||
| Входное сопротивление |
Ом |
>1000 |
||
| Сопротивление изоляции |
Ом |
>5·1010 |
||
| Ном. диапазон напряжения питания |
В |
2 … 15 |
||
| Номинальный диапазон температур |
0С |
-10 … 40 |
||
| Рабочий диапазон температур |
0С |
-20 … 60 |
||
| Диапазон температур хранения |
0С |
-40 … 85 |
||
| Адаптация к материалу с коэффициентом термич. расширения |
1/0С |
12·10-6 |
||
| Максимальная рабочая деформация |
мкм/м |
750 |
||
| Восстанавливающая сила |
Н |
ориент. 3110 |
||
| Разрушающая деформация |
мкм/м |
1500 |
||
| Макс. допустимая вибрационная нагрузка по VDI/VDE 2638 |
% |
150 |
||
| Вибрация по DIN EN 60068-2-6 |
Гц |
10 … 500 |
||
| Максимальная ударная нагрузка по DIN EN 60068-2-27 |
г |
50 |
||
| Степень защиты по DIN EN 60529 |
|
IP65 |
||
| Момент затяжки монтажных винтов |
|
|
||
| минимальный |
Н·м |
8 |
||
| номинальный |
Н·м |
16 |
||
| Материал оболочки кабеля |
|
полиуретан |
||
| Длина кабеля |
м |
6 |
12 |
|
| Номер заказа |
|
SLB-700A/06-1 |
SLB-700A/12-1 |
|

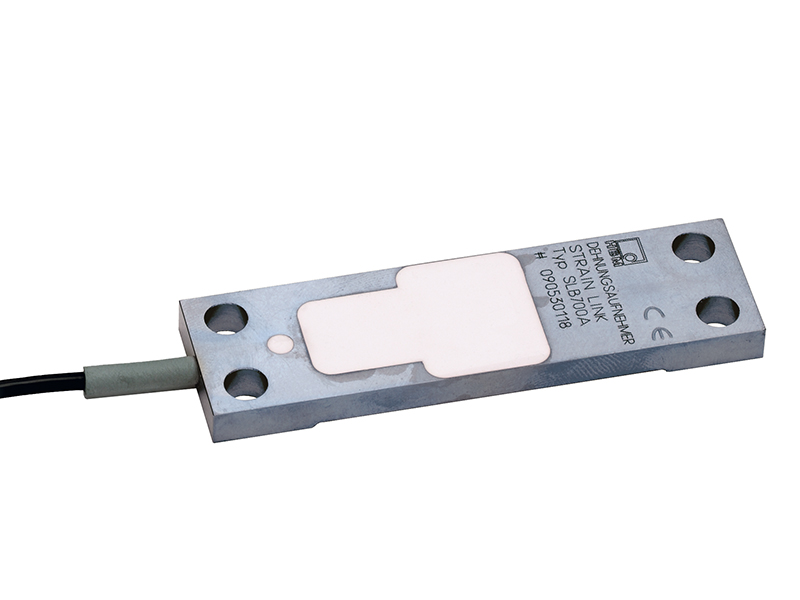

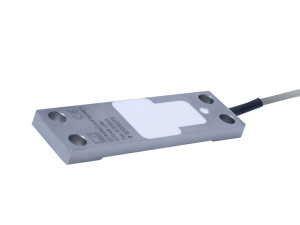

Фотографии
