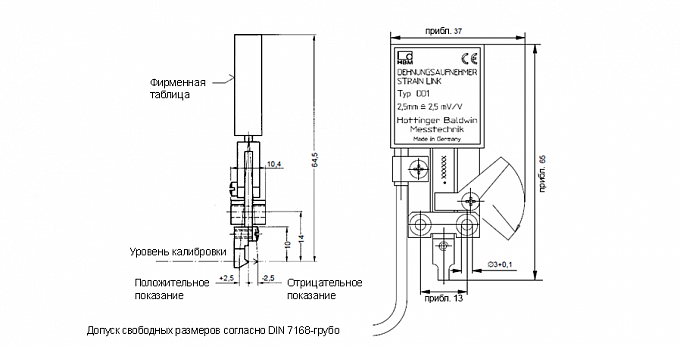

ОписаниеЧертежиТехнические характеристики
- универсальный датчик деформации с тензорезисторной измерительной системой
- высокий класс точности
- компактность
- полный набор специальных приспособлений
| Тип |
DD1 |
|
| Класс точности |
0,1 |
|
| Номинальное смещение |
мм |
±2,5 |
| Номинальная чувствительность |
мВ/В |
±2,5 |
| Допуск чувствительности |
% |
±0,1 |
| Влияние изменения температуры на10 К в ном. диапазоне температур на чувствительность, отн-но действит. значения на нулевой сигнал, отн-но ном. чувствит. |
% |
< ±0,03 |
| Нелинейность, включая гистерезис, отн-но ном. вых. сигнала |
% |
< ±0,05 |
| Электрический принцип измерения |
полномостовой тензодатчик |
|
| Вх. сопротивление при нормальной температуре |
Ом |
350 ±3 |
| Номинальный диапазон напряжения при нормальной температуре |
В |
1 … 6 |
| Рабочий диапазон напряжения питания |
В |
1 …10 |
| Жесткость пружины (противодействующая сила измерительного язычка) |
Н/мм |
ориент. 0,23 |
| Нормальная температура |
°C |
23 |
| Номинальный диапазон температур |
°C |
–10 … +60 |
| Рабочий диапазон температур |
°C |
–20 … +70 |
| Диапазон температур хранения |
°C |
–50 … +70 |
| Длина кабеля |
м |
1,5 |
| Вес датчика без кабеля |
г |
20 |

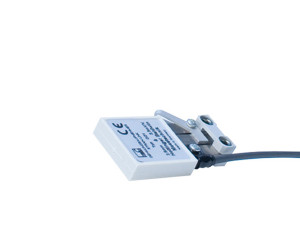

Фотографии
