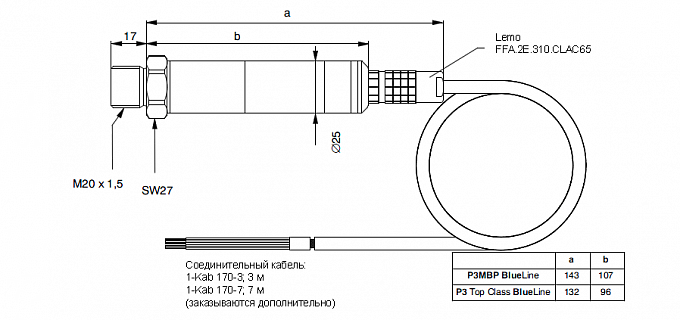

ОписаниеЧертежиТехнические характеристики
- Для статически и динамически изменяющегося давления, пиков напряжения и отклонений напряжения
- Принцип измерения: фольговые тензодатчики
- Монолитный корпус без сварных швов
- Большое число нагрузочных циклов
- Улучшенная температурная характеристика
- Индивидуально задокументированные значения
- Улучшенный класс точности
- Допуск чувствительности, подходящий для параллельного подключения, различных измерений давления и т.п.
| Тип |
P3MBP BlueLine |
|||
| Механические входные величины | ||||
| Тип давления |
абсолютное |
|||
| Принцип измерения |
фольговые тензодатчики |
|||
| Диапазон измерения, 0 бар … |
бар |
5 000 |
10 000 |
15 000 |
| Класс точности1) |
|
0,3 |
0,5 |
0,75 |
| Выходные характеристики | ||||
| Номинальная чувствительность |
мВ/В |
1 |
||
| Допуск чувствительности |
% |
<±0,3 |
<±0,6 |
<±0,8 |
| Влияние изменения температуры на 10 К на сигнал нуля в ном. диапазоне питания отн. ном. чувствительности | ||||
| в ном. диапазоне температур |
% |
±0,1 |
±0,2 |
±0,2 |
| в рабочем диапазоне температур |
% |
±0,15 |
±0,25 |
±0,25 |
| Влияние изменения температуры на 10 К на чувствительность в ном. диапазоне питания отн. ном. действит. значения | ||||
| в ном. диапазоне температур |
% |
±0,1 |
±0,2 |
±0,2 |
| в рабочем диапазоне температур |
% |
±0,3 |
±0,4 |
±0,4 |
| Отклонение характеристической кривой (установка начальной точки) |
% |
0,3 |
0,5 |
0,75 |
| Повторяемость по DIN 1319 |
% |
±0,05 |
||

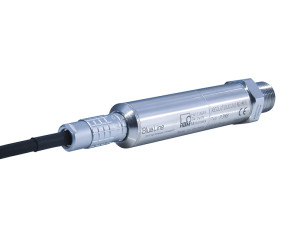

Фотографии
