ОписаниеЧертежиТехнические характеристики
- Для статически и динамически изменяющегося давления, пиков напряжения и отклонений напряжения
- Принцип измерения: фольговые тензодатчики
- ОПЦИЯ: взрывоустойчивость по ATEX
- Улучшенная температурная характеристика
- Индивидуально задокументированные значения
- Улучшенный класс точности
- Допуск чувствительности, подходящий для параллельного подключения, различных измерений давления и т.п.
- PT100 для компенсации влияния температуры в 4-проводной схеме
| Тип |
P3, P3MB, P3MBP |
|||||||||
| Механические входные величины | ||||||||||
| Тип давления |
абсолютное |
|||||||||
| Принцип измерения |
фольговые тензодатчики |
|||||||||
| Диапазон измерения, 0 бар … |
бар |
10 |
20 |
50 |
100 |
200 |
500 |
1000 |
2000 |
3000 |
| Класс точности1) |
|
0,2 |
0,15 |
0,2 |
0,15 |
0,1 |
0,2 |
|||
| Выходные характеристики | ||||||||||
| Номинальная чувствительность |
мВ/В |
2 |
1,5 |
|||||||
| Допуск чувствительности |
% |
0,25 |
0,2 |
0,15 |
||||||
| Влияние изменения температуры на 10 К на сигнал нуля в ном. диапазоне питания отн. ном. чувствительности | ||||||||||
| в ном. диапазоне температур |
% |
±0,1 |
||||||||
| в рабочем диапазоне температур |
% |
±0,15 |
||||||||
| Влияние изменения температуры на 10 К на чувствительность в ном. диапазоне питания отн. ном. действит. значения | ||||||||||
| в ном. диапазоне температур |
% |
±0,1 |
||||||||
| в рабочем диапазоне температур |
% |
±0,2 |
||||||||
| Отклонение характеристической кривой (установка начальной точки) |
% |
±0,2 |
±0,15 |
±0,2 |
±0,15 |
±0,10 |
±0,2 |
|||
| Повторяемость по DIN 1319 |
% |
±0,05 |
||||||||

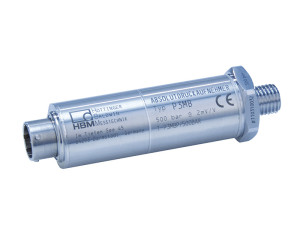

Фотографии
